系统是针对山洪灾害调查数据进行分析评价工作。软件采用基于恒定均匀流的流量计算方法来确定水位流量关系;采用非静态水面水位与淹没影响人口关系分析技术来确定水位人口关系;采用多种适用于我省山丘区的洪水计算模型来确定阈值成果;采用Delaunay三角剖分算法来绘制不同重现期的洪水风险图;利用三要素投影图来直观展现居民房屋、洪痕水面线、纵断面三者之间的平面投影关系,同时利用插值计算得到的水位校差来确定控制断面的成灾水面线;采用同轴两线图直观表现流量-水位-人口之间的关系;采用四项关联图直观表现重现期-流量-水位-人口之间的关系。

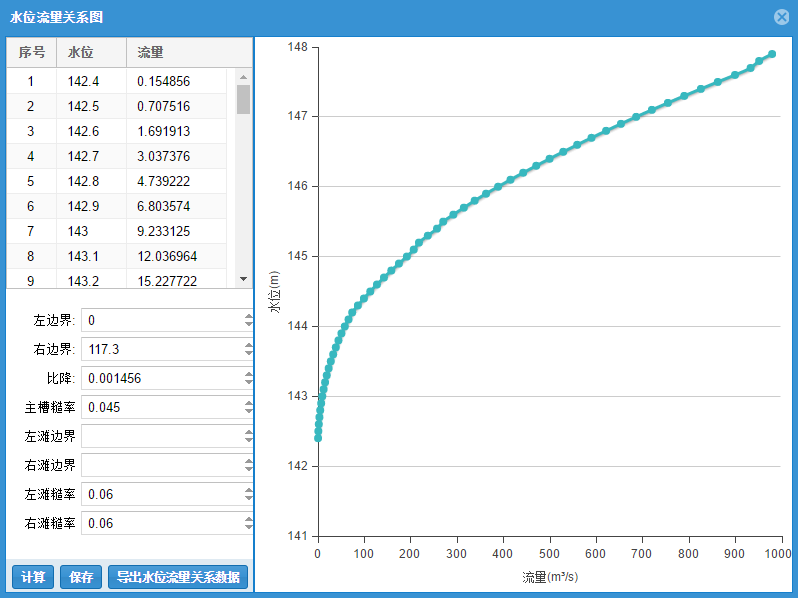

swllgxfx01水位流量关系分析

tzlxt03同轴两线图

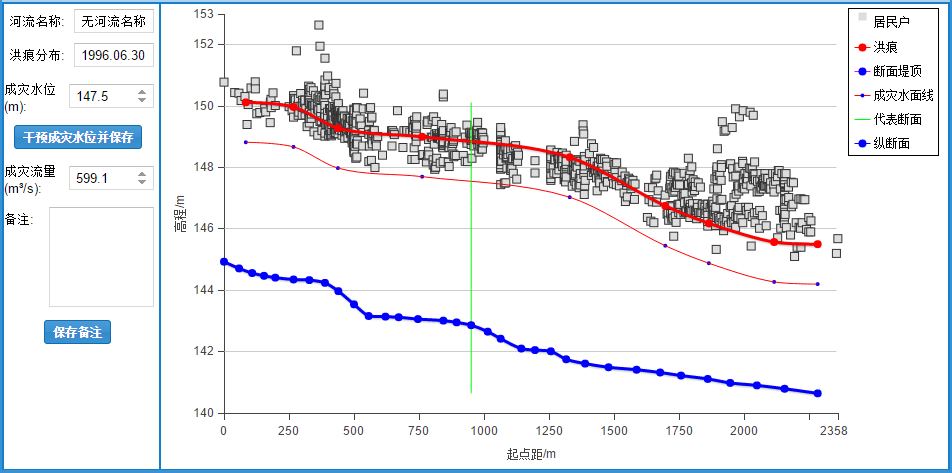

systyt0402三要素投影图

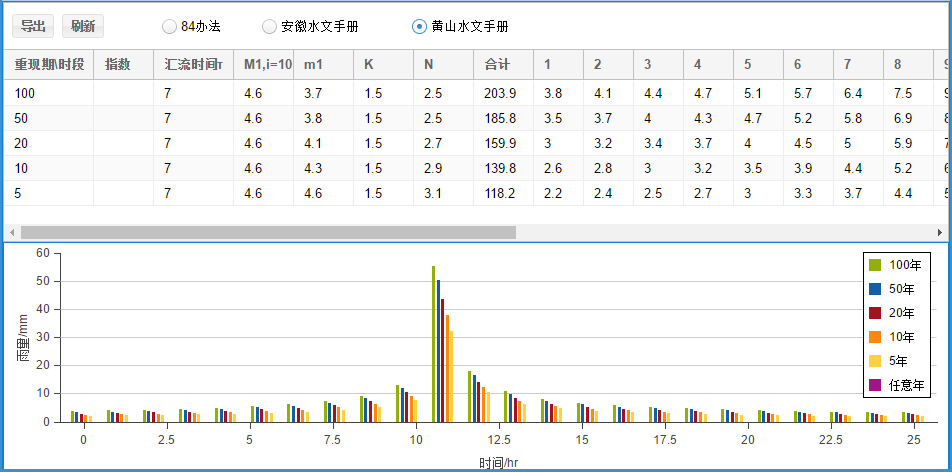

sjbyscfp0502设计暴雨时程分配

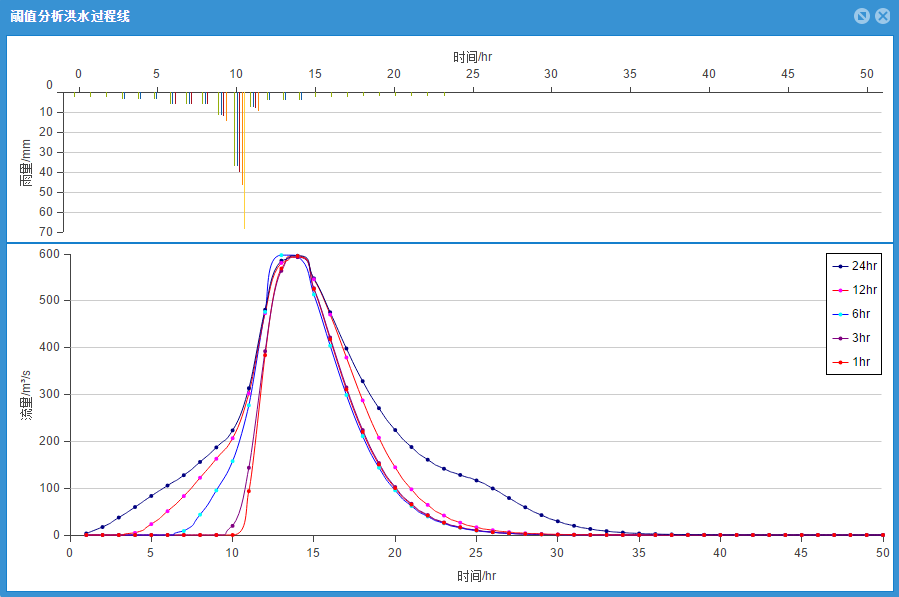

kzfxhsgcx09阈值分析洪水过程线

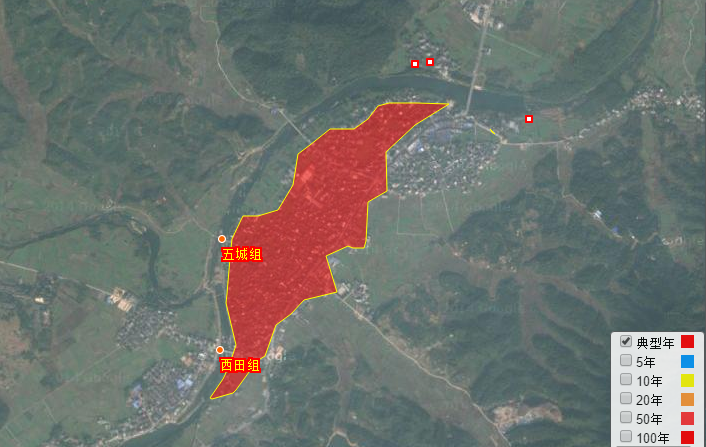

hsfxt11洪水风险图
